ถ้าแรงเคลื่อนไฟฟ้าที่ผู้เรียนวัดได้ มีค่าไม่คงที่ หรือ
น้อยกว่า 4 โวลต์ ให้ตรวจสอบการเชื่อมต่ออุปกรณ์ และ
ท�ำการทดสอบอีกครั้ง จนกว่าจะได้ค่าแรงเคลื่อนไฟฟ้าที่มี
ค่าคงที่ และมีค่าประมาณ 5 โวลต์ (แบตเตอรี่ของโทรศัพท์
มือถือส่วนใหญ่ มีแรงเคลื่อนไฟฟ้าที่เหมาะสมกับการชาร์จ
คือประมาณ 5 โวลต์) บันทึกค่าแรงเคลื่อนไฟฟ้าในใบ
กิจกรรม
หลังจากได้ท�ำการวัดค่าแรงเคลื่อนไฟฟ้าแล้ว ให้น�ำ
ตัวต้านทานมาเชื่อมต่อแบบอนุกรมเข้ากับแหล่งก�ำเนิด
ไฟฟ้าและแผ่นวงจร จากนั้น ให้วัดกระแสไฟฟ้าของไฟฟ้าที่
ได้จากแผ่นวงจรที่สร้างขึ้น ถ้ากระแสไฟฟ้าไม่คงที่ ให้ตรวจ
สอบการเชื่อมต่ออุปกรณ์ จนกว่าจะได้ค่ากระแสไฟฟ้าคงที่
บันทึกค่ากระแสไฟฟ้าในใบกิจกรรม
เมื่อแรงเคลื่อนไฟฟ้าที่ได้จากการปั่นจักรยานมี
ค่าคงที่ ให้ทดสอบการชาร์จแบตเตอรี่โทรศัพท์มือถือด้วย
การปั่นจักรยาน โดยใช้สายไฟปากหนีบเชื่อมต่อระหว่าง
แผงวงจรกับ USB ตัวรับ จากนั้น ให้เชื่อมต่อ USB ตัวรับ
กับสายชาร์จโทรศัพท์เคลื่อนที่แบบ USB ดังแสดงในภาพที่ 7
สังเกตสถานะการชาร์จของโทรศัพท์ บันทึกผล
หลังการทดสอบการชาร์จ ให้ผู้เรียนแต่ละกลุ่ม
อภิปราย (10 นาที) ถึง แนวทางการพัฒนาและออกแบบ
การชาร์จแบตเตอรี่ด้วยการปั่นจักรยานให้มีประสิทธิภาพ
มากยิ่งขึ้น สะดวกกับการใช้งานมากขึ้น รวมทั้ง ข้อควร
ระวังด้านความปลอดภัย ข้อดีและข้อจ�ำกัดของการน�ำ
พลังงานสะอาดแต่ละประเภทมาเก็บไว้ในแบตเตอรี่
จากนั้น ผู้สอนน�ำผู้เรียนอภิปรายและสรุปกิจกรรม
ชาร์จแบตเตอรี่ด้วยการปั่นจักรยาน (5 นาที)
ผู้สอนประเมินการท�ำงานร่วมกันจากการสังเกต
พฤติกรรมของผู้เรียน ประเมินความเข้าใจเกี่ยวกับ การ
ชาร์จแบตเตอรี่ด้วยพลังงานสะอาดประเภทพลังงานกลจาก
บันทึกผลการท�ำกิจกรรม บันทึกผลการอภิปราย และการ
ตอบค�ำถามท้ายกิจกรรมในใบกิจกรรม นอกจากนี้ ผู้สอน
อาจเพิ่มเติมการประเมินด้านความรู้ความเข้าใจด้วยแบบ
ทดสอบหลังเรียน

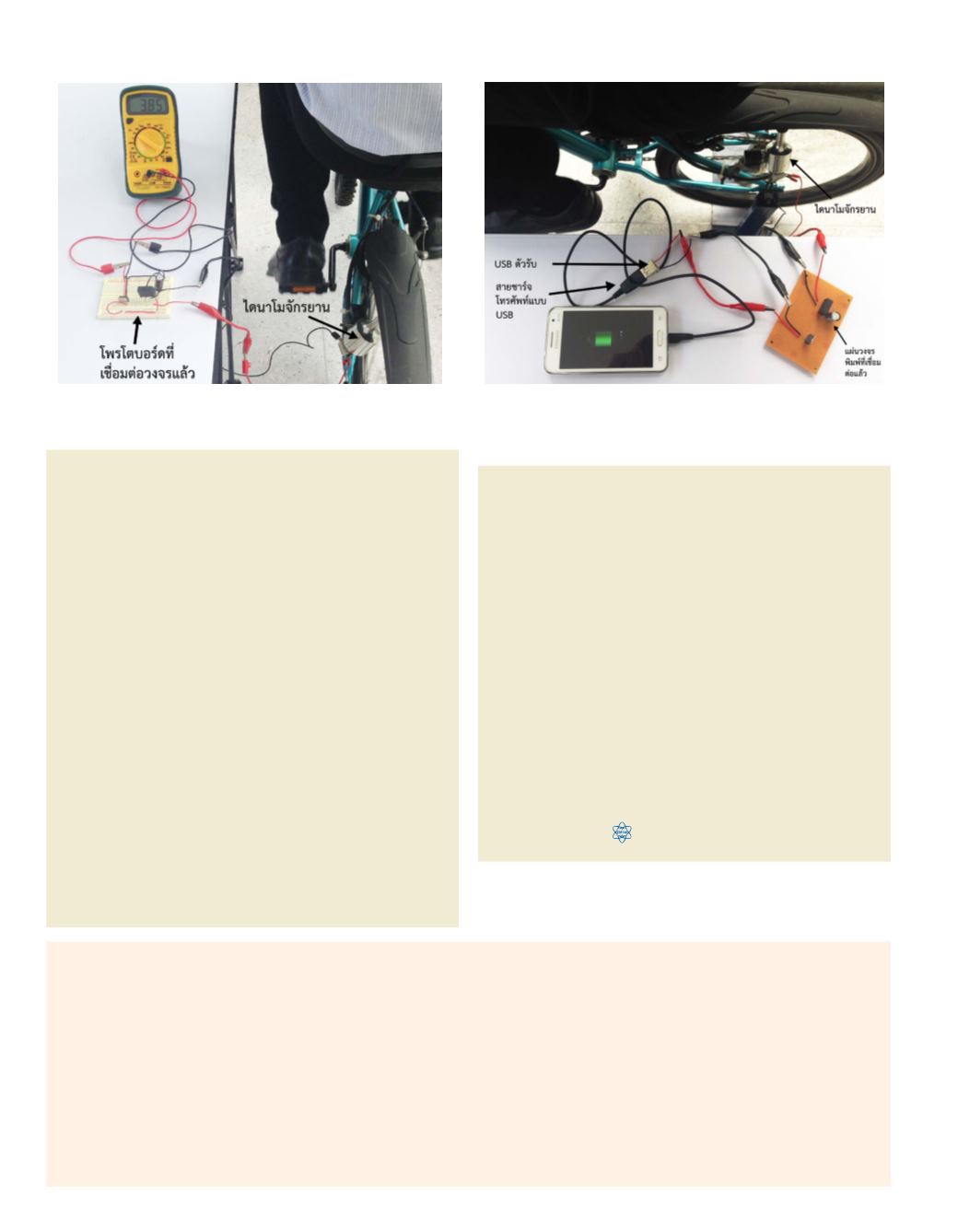

ภาพที่ 6 การเชื่อมต่อวงจรอิเล็กทรอนิกส์ที่ประกอบแล้วเข้ากับ
ไดนาโมจักรยานเพื่อวัดแรงเคลื่อนไฟฟ้า
ภาพที่ 7 การเชื่อมต่อวงจรอิเล็กทรอนิกส์ที่อยู่บนแผ่นวงจรพิมพ์
กับไดนาโมจักรยานและสายชาร์จโทรศัพท์เคลื่อนที่แบบ USB เพื่อชาร์จ
แบตเตอรี่
